紫外線分光放射照度計測システム
シリーズ名
UVpad / UVpadE
シリーズ名
UVpad / UVpadE
深紫外からのスペクトル測定に対応した高機能ポータブル計測器
- 携帯可能な薄型UV分光放射計
- 測定波長200-440nmを２nmピッチで測定（UVpad）
- UVpadEはセンサーヘッドの形状が選択可能
- 50回の測定データを内部メモリに保存可能
- ソフトウェア付属でCSVエクスポート機能搭載
- PCからソフトウェアコントロールが可能
- 校正はPTB/NISTトレーサブル
ドイツ・Opsytec社のUVpadシリーズは、本体を直接紫外線照射装置に設置して、スタンドアローンで測定できる紫外線分光放射計です。深紫外（DUV/Deep-UV）からUVC、UVB、UVA、可視域（VIS）をカバーしており、UVpadは200-440nm、UVpadEは240-480nmの波長域を最大２nmピッチで分光計測が可能です。
UV光源、紫外線LED、UV照射装置、紫外線コーティングライン、UVプロセスなどでの測定に最適です。波長毎の放射照度を計測できるので、Hg, Ga, Feなどのランプ異なるランプやUV LEDなど複数のUV光源を比較することができます。UVpadはベルトコンベアシステムを想定されており、設定した時間経過した後に測定を開始するディレイ機能がございます。
USBケーブルでPCに接続し、付属のUVpad Viewerソフトウェアを利用することで、本体内部に保存されたデータの詳細表示やCSV出力が可能です。また、ソフトウェアコントロールに対応し、リアルタイム測定が行えます。
- 最大照度時の波長毎の照度値（スペクトル）
- 波長レンジ毎の照度値（UVA , UVB , UVC , VIS）
- 時間単位の照度値（UVA , UVB , UVC , VIS）
- 波長レンジ毎の積算照度（UVA , UVB , UVC , VIS）
| 標準型 | センサヘッド分離型 | |||||
|---|---|---|---|---|---|---|
| タイプ | 標準 | 高出力 オプション |
高感度 オプション |
標準 | 高出力 オプション |
高感度 オプション |
| 商品コード （型番） |
UVPad | UVPad-HP | UVPad-HS | UVPadE | UVPadE-HP | UVPadE-HS |
| 測定波長域 | 200 ～ 440nm ±5nm | 240 ～ 480nm ±5nm | ||||
| 波長バンド幅 | 2nm | 2nm | 4nm | 2nm | ||
| 分解能 | 1mW/cm² | 1mW/cm² | 1W/ m² = 0.1mW/cm² |
0.01mW/cm² | ||
| 放射照度 レンジ |
2mW/cm² ～ 5,000mW/cm² |
25mW/cm² ～ 35,000mW/cm² |
1W/m² ～ 5,000W/m² (1W/m²=0.1mW/cm²) |
2mW/cm² ～ 5,000mW/cm² |
25mW/cm² ～ 20,000mW/cm² |
1mW/cm² ～ 1,000mW/cm² |
| 積算光量 レンジ |
1mJ/cm² ～ 600J/cm² |
25mJ/cm² ～ 4,200J/cm² |
0.1J/m² ～ 5,000J/m² (1J/m²=0.1mJ/cm²) |
0.01mJ/cm² ～ 600J/cm² | ||
| 校正 | PTB/NISTトレーサブル | |||||
| 校正の不確かさ | 5.0% - 9.5% (typ.) | |||||
| Cosinus補正 | 内蔵スフィアにて補正 | |||||
| 測定時間 ＠データ保存レート |
５秒＠100Hz ～ ８分@１Hz | |||||
| サンプリング レート |
10ｍ秒 ～ 1,000ｍ秒 | 10ｍ秒 ～ 10秒 | ||||
| 表示 | グラフィカル表示ディスプレイ 128×64画素 | |||||
| 寸法 | 160×100×14.4ｍｍ | 160×100×20ｍｍ | ||||
| 対応温度 | 10 ～ 70℃ | 0 ～ 60℃ | ||||
| 重量 | ～ 375g | ～ 500g | ||||
| インタフェイス | USB | |||||
| 内蔵メモリ | 最大50測定（放射照度プロファイル/波長） | |||||
| バッテリー | 内蔵リチウムイオン電池 | |||||
| OS | Windows10/11 | |||||
UVpadシリーズには、UVpad Viewerソフトウェアが付属します。 付属のUSBケーブルでUVpadとPCを接続すると、ソフトウェアからUVpad内部に保存されたデータが確認できます。 ソフトウェアでは以下の情報をグラフで表示することが可能です。また、取得データのCSV出力にも対応しています。
・波長毎の照度値
・波長レンジ毎の照度値（UVA,UVB,UVC,VIS）
・時間単位の照度値
・波長レンジ毎の積算照度（UVA,UVB,UVC,VIS）
※下の画像をクリックすると拡大された画像が表示されます。

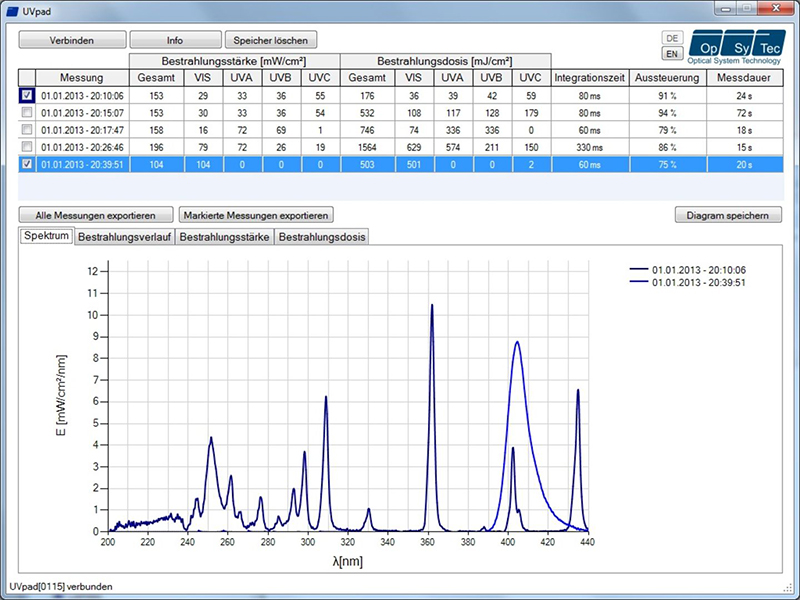

波長毎の照度値

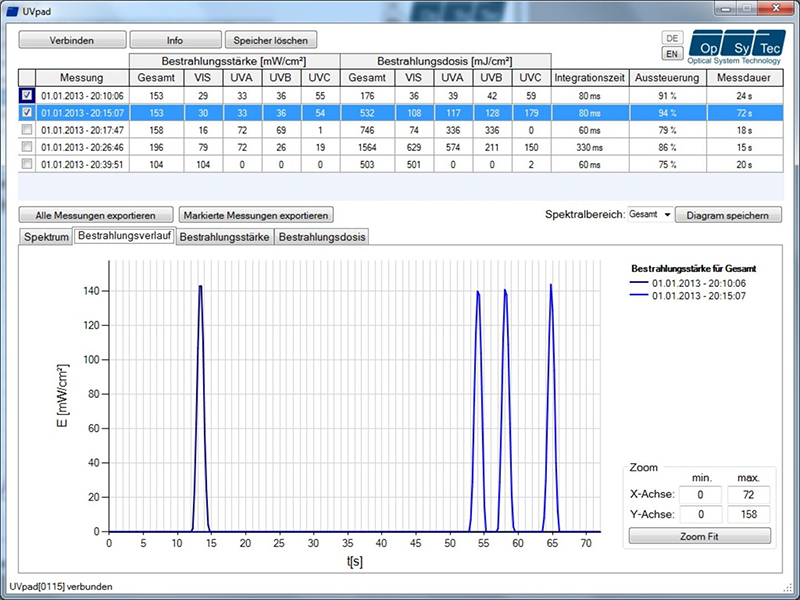

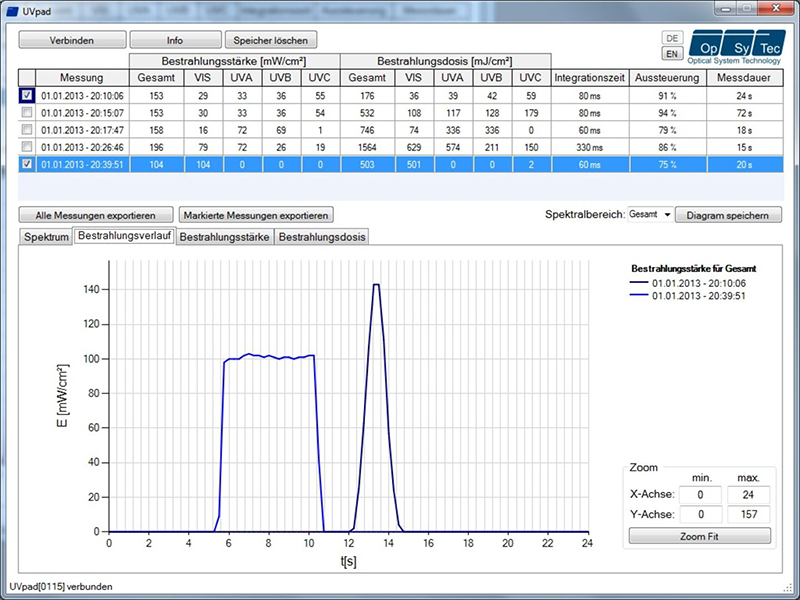

時間単位の照度値
時間単位の照度値

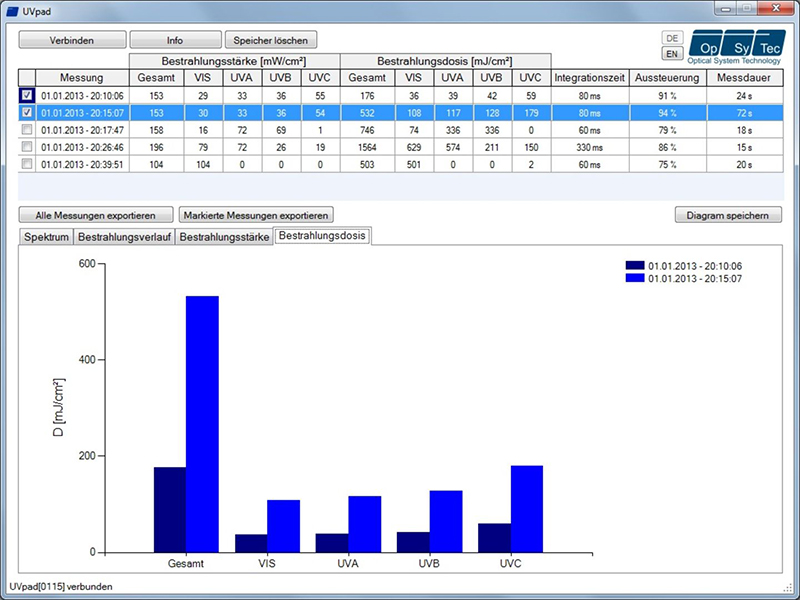

波長レンジ毎の積算照度

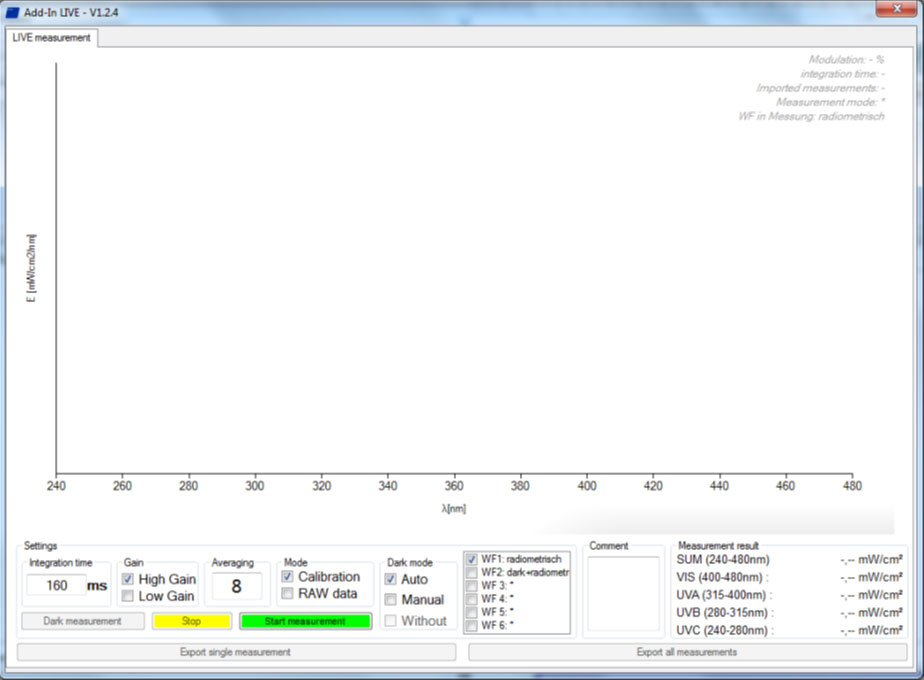

■ Live measurement（ライブ測定）
Live measurement（ライブ測定）を起動すると、データエリアとパラメータ設定の画面が表示されます。
パラメータを設定して測定を開始すると、リアルタイムの取得値がデータエリアに表示されます。
この画面から直接データを出力することも可能です。

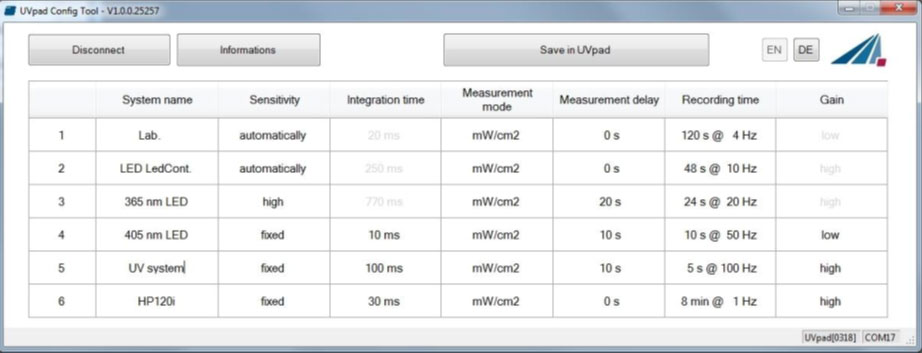

■ System selection（システム選択）※UVpadのみ対応
System selection（システム選択）では、6つまで測定の条件を予め設定することができます。 感度、積算時間、測定時間などの項目が設定可能です。測定時に本体に保存されたシステムを選択して測定します。
| センサー | type1 | type2 |
|---|---|---|
| 寸法 | φ40mm × H35mm | φ40mm × H25mm |
| 重量 | ～120g | |
| ケーブル長 | 1.5m | |
| 動作温度 | 0～70℃ | |
| 湿度 | < 80％ | |
50,000 mW/cm² までの高出力、150℃までの高温に対応した薄型のセンサーです。フレキシブルなXTFとロッドに固定されたXTRがあります。
| センサー | XTF | XTR（オプション） |
|---|---|---|
| 寸法 | φ40mm × 高さ10mm（寸法図） | φ40mm × 高さ10mm（寸法図） |
| ケーブル長 | 1.5m | 200mm（ロッド） |
| 動作温度 | 0～150℃ | |
| 湿度 | < 80％ 結露しないこと | |

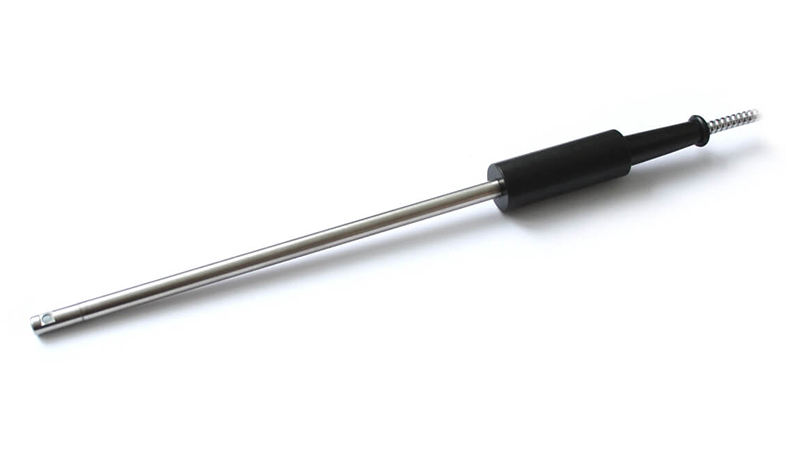

狭いエリアの測定に適したプローブセンサーです。
sideとheadは、側面または前面の放射照度の測定が可能です。intは全ての方向から受光するため相対的な放射照度のみの取得となります。
スペクトルは全てのタイプで取得可能です。
| センサー | PROBE-side | PROBE-head | PROBE-int |
|---|---|---|---|
| プローブ長 | 15cm / 30cm | ||
| 寸法 | φ 6 mm | ||
| 重量 | ～ 100-200g | ||
| ケーブル長 | 1.5m | ||
| 動作温度 | 0～200℃(プローブ) | ||
| 湿度 | < 80％ 結露しないこと | ||
様々な装置やラインの紫外線ランプ、UV-LEDの測定、研究などの用途に使用されています。
- UV接着、粘着材、光学レンズ、ラミネート
- 半導体製造工程におけるフォトレジスト
- UVインクの硬化、電子部品の印字硬化
- 歯科材料、３Ｄ光造形
- 液晶フィルムディスプレイ基板の仮止め
- 表面コーティング（木材、金属、プラスチックなど）
など
- 紫外線殺菌装置（薬剤、食品など）
- UV水殺菌装置
など
- 自動車の外装、内装、機能部品関連
- 電子部品（プリント基板、コンデンサなど）
- 筐体関連（携帯、デジカメ、冷蔵庫）
- 液晶パネル(ガラス、カラーフィルター)
- 半導体(ウエハー、リードフレーム)
- 光学製品(ガラスレンズ、樹脂レンズなど)
- 木工（塩ビシート）
- キーボード、ICカード、タッチパネル
など
- 新規材料の開発
- 紫外線照明を利用した研究
など
- UV照明、UV-LEDなどの光源の測定
- UV照射装置
- UVプロセス
など
| 商品コード（型番） | 内容 | 価格 | ||
|---|---|---|---|---|
| Uvpad 本体 |
UVpad | UVpad・紫外線分光放射計 200-440nm | 1,780,000円 税込 1,958,000円 |
|
| UVPad-HP | UVpad・紫外線分光放射計 200-440nm 高出力オプション |
お問い合わせ | ||
| UVPad-HS | UVpad・紫外線分光放射計 200-440nm 高感度オプション |
お問い合わせ | ||
| UVpadE 本体 |
UVpadE | UVpadE・センサ分離型・紫外線分光放射計 240-480nm | お問い合わせ | |
| UVpadE-HP | UVpadE・センサ分離型・紫外線分光放射計 240-480nm 高出力オプション |
お問い合わせ | ||
| UVpadE-HS | UVpadE・センサ分離型・紫外線分光放射計 240-480nm 高感度オプション |
お問い合わせ | ||
| UVpadE センサーヘッド |
標準 | UVpadE-Type1 | UVpadE用 標準センサType1 | お問い合わせ |
| UVpadE-Type2 | UVpadE用 標準センサType2 | お問い合わせ | ||
| UVpadE-XTF | UVpadE用 UV硬化センサーXTF | お問い合わせ | ||
| オプション | UVpadE-XTR | UVpadE用 UV硬化センサーXTR | お問い合わせ | |
| UVpadE-PROBE-side15 | UVpadE用プローブセンサーside 15cm | お問い合わせ | ||
| UVpadE-PROBE-side30 | UVpadE用プローブセンサーside 30cm | お問い合わせ | ||
| UVpadE-PROBE-head15 | UVpadE用プローブセンサーhead 15cm | お問い合わせ | ||
| UVpadE-PROBE-head30 | UVpadE用プローブセンサーhead 30cm | お問い合わせ | ||
| UVpadE-PROBE-int15 | UVpadE用プローブセンサーint 15cm | お問い合わせ | ||
| UVpadE-PROBE-int30 | UVpadE用プローブセンサーint 30cm | お問い合わせ | ||
| UVpad-calibration | UVpad/UVpadE再校正 | お問い合わせ | ||
| ISO17025 DAkkS test | ISO17025 DAkkSテスト | お問い合わせ | ||
